单相稳压器
词条创建时间：2021-07-23浏览次数：509

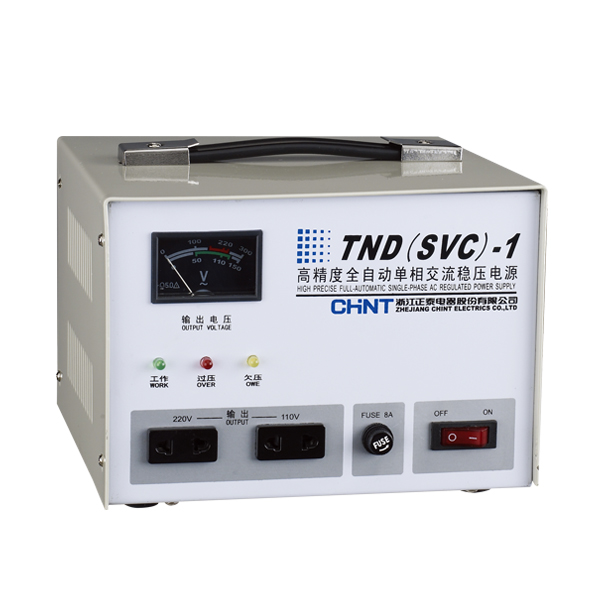

单相稳压器由接触式自耦调压器、伺服式电动机、自动控制电路等组成。工作原理是：当电网电压不稳定或负载变化时，自动采样控制电路发出信号并驱动伺服电机，调整自耦调压器碳刷的位置，使输出电压调整到额定值并达到稳定状态。
单相稳压器原理介绍
单相稳压器由接触式自耦调压器、伺服式电动机、自动控制电路等组成。工作原理是：当电网电压不稳定或负载变化时，自动采样控制电路发出信号并驱动伺服电机，调整自耦调压器碳刷的位置，使输出电压调整到额定值并达到稳定状态。
广泛用于任何用电场所，是一种理想的稳压电源。这种稳压器不同于自耦变压器的主要是输入点A是可以由0V到250V之间任意滑动。这样就可以随时调整输入电压的输入点来满足输出电压的恒定。一般我们把输入侧A点叫做滑臂，它由电机通过减速装置来驱动，电机的转向由稳压控制电路来控制完成。
单相稳压器特点
1、具有过压、欠压、过载、旁路、防雷等保护功能和波形不失真、性能可靠、可长期运行等特点
2、容量大，稳压范围宽，损耗低
3、适用负载性好，电压调节平稳，能承受瞬时过载，可长期连续工作
4、稳压精度高，调压速度快，无波形畸变
单相稳压器技术参数
输入电压：单相220 V±20%；
输出电压：单相220V；
稳压精度：±1～2%(可调)；
反应时间：0.08s以内；
瞬时过载：<150%；
效 率：≥98%；
功率因数：0.8；
频 率：50Hz/60Hz；
绝缘阻抗：>5MΩ；
适用温度：-20℃~+40℃；
波形畸变：<0.01%；
单相稳压器的常规参数如下：
规格型号 | 输入电压 | 输出电压 | 额定容量(KVA) | 额定电流(A) | 相数 | 外形尺寸(mm) |
TND-3 | 220 | 110 | 3 | 14 | 1 | 250*300*200 |
TND-5 | 220 | 110 | 5 | 23 | 1 | 300*350*200 |
TND-7 | 220 | 110 | 7 | 32 | 1 | 380*400*250 |
TND-10 | 220 | 110 | 10 | 46 | 1 | 380*400*250 |
TND-15 | 220 | 110 | 15 | 68 | 1 | 450*380*730 |
TND-20 | 220 | 110 | 20 | 90 | 1 | 450*380*730 |
DBW-30 | 220 | 110 | 30 | 136 | 1 | 500*550*800 |
DBW-40 | 220 | 110 | 40 | 182 | 1 | 550*580*1000 |
DBW-50 | 220 | 110 | 50 | 227 | 1 | 500*550*1200 |
DBW-60 | 220 | 110 | 60 | 272 | 1 | 550*600*1200 |
单相稳压器应用领域
计算机行业、测试设备、照明系统、通讯系统、医疗设备、工业自动化设备、音响设备等用电场所，工矿企业、油田、铁路、建筑工地、学校、医院、邮电、宾馆、科研等部门的电子计算机、精密机床、计算机断层扫描摄影（CT）、精密仪器、试验装置、电梯照明、进口设备及生产流水线等需要电源稳定电压的场所。
